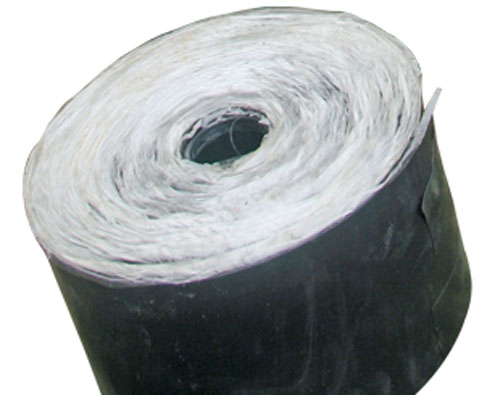

Предназначено для антикоррозионной защиты наружной поверхности подземных нефтепроводов и продуктопроводов диаметром до 720 мм при их строительстве, капитальном ремонте или реконструкции при температуре транспортируемого продукта не выше +60°С
Наименование показателя |
Единицы изм. |
Норма |
Метод контроля |
Внешний вид мастики | визуально | Плотно облегает трубу по всей поверхности. Складки, морщины и пропуски отсутствуют | визуально |
Нахлест витков ленты и обертки, не менее |
мм | 30 | п. 5.4 ТУ |
Толщина покрытия, не менее | мм | 2,3±0,2 | п. 5.3 ТУ |
Адгезия термостойкой армированной мастичной ленты к праймированной стали (методом отслаивания), не менее, при температуре: +20±2°С +60±2°С (методом сдвига), не менее, при температуре: +20±2°С +60±2°С |
Н/см МПа |
25 10 0,25 0,10 |
п. 5.5 ТУ |
Адгезия термостойкой мастичной армированной радиационно-модифицированной ленты в нахлесте (методом отслаивания), не менее, при температуре +20±2°С |
Н/см | 10 | п. 5.5 ТУ |
Прочность покрытия при ударе в диапазоне от –40°С до +40°С, не менее (в конструкции: грунтовка + один слой ленты (общей толщиной не менее 2,3 мм) |
Дж | 5,0 | п. 5.9 ТУ |
Площадь отслаивания покрытия при поляризации, не более, при температуре: +20±2°С +60±2°С |
см2 |
5,0 10,0 |
п. 5.8 ТУ |
Переходное сопротивление покрытия в 3% растворе NaCl при температуре +20±2°С, не менее: – исходное – через 100 суток испытаний |
Ом/м2 |
109 107 |
п. 5.10ТУ |
Диэлектрическая сплошность. Отсутствие пробоя при электрическом напряжении 5 кВ/мм | кВ | Отсутствие пробоя | п. 5.6 ТУ |
Сопротивление пенетрации (вдавливанию), не более при температуре +20±2°С |
мм | 0,2 | п. 5.11 ТУ |
Грибостойкость, не более | балл | 2 |
п. 5.12 ТУ |
