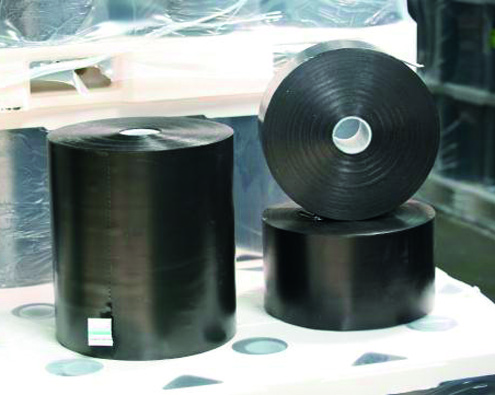

Комплект предназначен для применения в качестве покрытия «холодного нанесения», используемого для антикоррозионной защиты наружной поверхности стальных трубопроводов и отводов от них при строительстве и ремонте с температурой эксплуатации до плюс 60 °С , краткосрочно до плюс 80 °С. Нанесение изоляционного покрытия производится в полевых условиях с помощью механизированных комплексов. Эта процедура может выполняться и вручную.
Геометрические параметры
|
Наименование показателя |
Ед. изм. |
Норма |
Допустимое отклонение |
|
Общая толщина полотна |
мм |
0,63 |
±0,03 |
|
Ширина лент и оберток в рулонах |
мм |
450, 225, 150 |
+5 |
|
Длина ленты в рулоне, не менее |
м |
170 |
±1,5 |
Основные свойства
|
Наименование показателя |
Ед. изм. |
Значение |
Метод испыта-ния |
|
|
Лента |
Обертка |
|||
|
Цвет |
|
черный |
черный, белый |
|
|
Общая толщина |
мм |
0,63 |
0,63 |
ГОСТ 17035 |
|
Прочность при разрыве, не менее |
Н/см |
50 |
80 |
ГОСТ 14236 |
|
Относительное удлинение при разрыве, не менее |
% |
200 |
200 |
ГОСТ 14236 |
|
Изменение относительного удлинения при раз-рыве после выдержки при температуре (100±3) °С в течение 1000 ч, не более |
% |
25 |
25 |
ГОСТ 411 (метод В) |
|
Адгезия к праймированной стали, не менее |
Н/см |
15 |
|
ГОСТ 411 |
|
Адгезия в нахлесте, не менее |
Н/см |
5,0 |
|
ГОСТ 411 |
|
Адгезия в нахлесте к ленте, не менее |
Н/см |
|
5,0 |
ГОСТ 411 |
|
Адгезия к праймированной стальной поверхности после выдержки в воде в течение 1000 ч, не менее |
Н/см |
15,0 |
|
ГОСТ 411 |
|
Адгезия к стали после выдержки на воздухе в течение 1000 ч при температуре (100±3) °С, не менее |
Н/см |
15,0 |
|
ГОСТ 411 |
|
Температура хрупкости, не выше |
°С |
-60 |
-60 |
ГОСТ 16783 |
|
Водопоглощение в течение 1000 часов, при +20 °C, не более |
% |
0,5 |
0,5 |
ГОСТ 4650 |
|
Грибостойкость, не более |
балл |
2 |
2 |
ГОСТ 9.048-9.052 |
