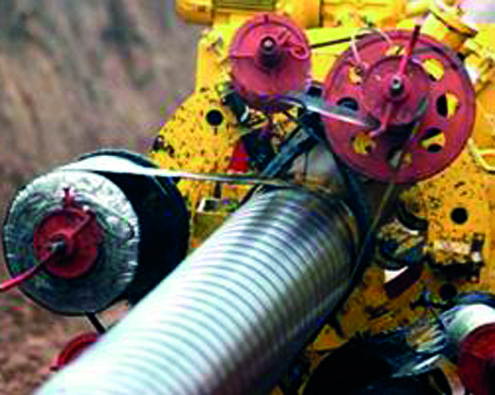

Материал «НОВОРАМ» получают путем совмещения расплава мастики специальной рецептуры с армирующей стекло-сеткой. Для предотвращения слипания материал, перед намоткой в рулон, прокладывается с одной или двух сторон антиадгезионной пленкой, ширина которой больше, чем ширина ленты на 30 - 50 мм. Применяется в качестве армированного мастичного слоя в конструкциях наружных комбинированных изоляционных покрытий для защиты от подземной коррозии поверхности линейной части стальных трубопроводов диаметром до 1420 мм включительно. Для изоляции трубопровода диаметром до 530 мм (включительно) в качестве полиэтиленовой обертки с адгезионным слоем используется полимерно-битумная лента «ЛИТКОР-НК».
|
Наименование показателя |
Ед. изм. |
Норма |
Допустимое отклонение |
|
Общая толщина ленты |
мм |
1,7 |
±0,2 |
|
Ширина ленты в рулоне |
мм |
450 * |
±5 |
|
Наружный диаметр рулона |
мм |
400 * |
±10 |
|
Длина ленты в рулоне, не менее |
м |
60 |
|
|
Наименование показателя |
Ед. изм. |
Норма |
Метод испытания |
|
Гибкость на брусе с радиусом закругления 10 мм |
°С |
-20 |
ГОСТ 2678 |
|
Адгезионная прочность конструкции покрытия (сталь – грунтовка – «НОВОРАМ») методом отслаивания (под углом 90°, v=100 мм/мин), не менее при температуре (23±2) °С |
Н/см |
15,0 |
ГОСТ 411 (метод А) |
|
Адгезионная стойкость конструкции покрытия (сталь – грунтовка – «НОВОРАМ») при сдвиге (v=50 мм/мин), не менее при температуре (23±2) °С при температуре (35±2) °С |
МПа |
0,2 0,15 |
ГОСТ 14759 |
|
Водопоглощение материала через 1000 часов выдержки в воде при температуре (60±2) °С, не более |
% |
5 |
ГОСТ 4650 |
|
Водопоглощение материала через 3000 часов выдержки в воде при температуре (40±2) °С, не более |
% |
5 |
ГОСТ 4650 |
|
Грибостойкость, не более |
балл |
2 |
ГОСТ 9.048-9.049 |
