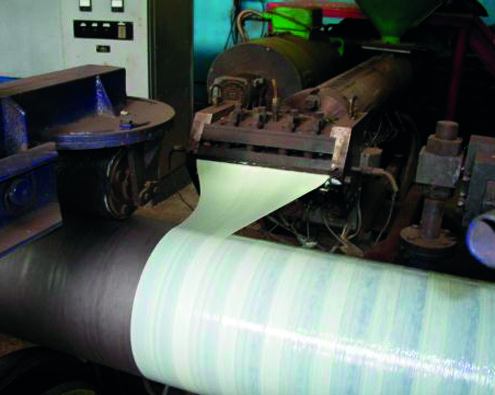

Композиция «НОВОПЛАСТ-2СЛ» - гранулированный термоплавкий полимерный материал, получаемый на основе со-полимеров этилена и модифицирующих добавок. Композиция перерабатывается экструзионным методом. Применяется в качестве промежуточного слоя между стальной поверхностью и слоем полиэтилена в процессе изоляции труб, используемых при строительстве трубопроводов подземной и подводной прокладки. При использовании в составе покрытия для нефтяных труб, рекомендованный максимальный диаметр труб - 1020 мм. С температурой эксплуатации плюс 60 °С. В составе покрытий для газовых труб максимальный диаметр - 530 мм, с температурой эксплуатации не более плюс 50 °С.
Наименование показателя |
Ед. изм. |
Норма |
Метод испытания |
Внешний вид, цвет |
|
гранулы, всех оттенков |
|
Размер гранул |
мм |
2-6 |
|
Показатель текучести расплава, при температуре |
г/10 мин |
3,0 |
ГОСТ 11645 |
Прочность при разрыве, не менее |
МПа |
6 |
ГОСТ 11262 |
Относительное удлинение при разрыве, не менее |
% |
400 |
ГОСТ 11262 |
Адгезия к стали не менее при 20 °С при 40 °С при 60 °С |
Н/см |
70 30 30 |
ГОСТ 411-77 |
Массовая доля летучих веществ, не более |
% |
0,2 |
ГОСТ 26359 |
Температура плавления, не менее |
°С |
90 |
ISO 11359-3 |
Снижение адгезии к стали, после выдержки в воде в течение 1000 ч от исходной величины, не более при 20 °С при 40 °С при 60 °С |
% |
30 33 33 |
ГОСТ 411-77 |
Площадь отслаивания покрытия при поляризации, не более, при температуре 20 °С 40 °С 60 °С |
см2 |
4 8 15 |
ГОСТ Р 51164-98 (приложение В) |
Температура хрупкости, не выше |
°С |
-70 |
ГОСТ 16783 |
