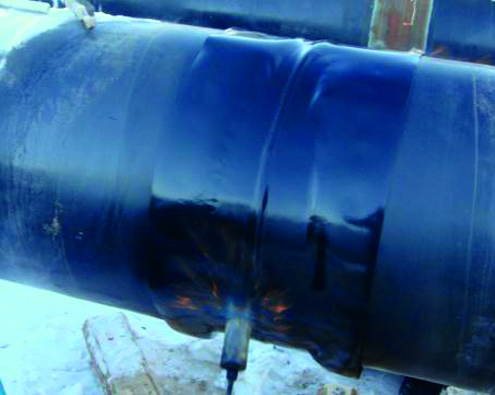

Манжеты термоусаживающиеся «НОВОРАД-СТ» применяются для наружной антикоррозионной защиты сварных стыков труб с заводским полиэтиленовым покрытием, предназначенных для строительства, реконструкции и капитального ремонта газопроводов подземной и подводной прокладки траншейным способом с засыпкой грунтом диаметром до 1420 мм включительно с температурой их эксплуатации от минус 20 °С до плюс 60 °С . Манжета представляет собой термоусаживающуюся ленту с нанесенным на нее термоплавким адгезивом. Используется в комплекте с клеевой замковой пластиной «НОВОРАД-ЗК» и эпоксидным праймером «НОВЭП».
Диаметр трубы, мм |
Толщина манжеты, мм |
Ширина манжеты, мм |
Номинальная |
Номинальная |
|
До 530 вкл. |
Не менее 1,5 |
Не менее 450 |
Св. 530 до 1422 включ. |
Не менее 2,0 |
Период индукции окисления полиэтиленовой основы: |
ГОСТ Р 50838 ISO 11357-6 |
|
исходный, мин, не менее |
40 |
|
после 500 ч старения на воздухе при температуре (120±2) °С, % от исходного значения, не менее |
50 |
|
Прочность при разрыве в продольном направлении при температуре (23±2) °С, МПа, не менее |
ГОСТ 11262 |
12 |
Относительное удлинение при разрыве в продольном направлении при температуре (23±2) °С, %, не менее |
ГОСТ 11262 |
200 |
Температура хрупкости, °С, не более |
ГОСТ 16783 |
-40 |
Степень полной усадки в продольном направлении, % |
|
25±5 |
Содержание гель-фракции,%, не менее |
|
40-80 |
Диэлектрическая сплошность. Отсутствие пробоя при постоянном электри-ческом напряжении, кВ/мм, не менее |
ASTM G 62-14 |
5 кВ/мм + 5 кВ |
Адгезия покрытия при температуре (23±2) °С, Н/см, не менее |
|
70 |
Адгезия покрытия при температуре (23±2) °С после выдержки в воде при температуре 80 °С в течение 1000 ч, Н/см, не менее |
|
50 |
Площадь отслаивания покрытия при катодной поляризации после выдерж-ки при температуре 60 °С в течение 30 сут., см², не более |
|
20 |
Прочность покрытия при ударе при температуре от минус 40 °С до плюс 40 °С, Дж, не менее |
ГОСТ Р 51164 |
5 |
Устойчивость покрытия к сдвигу при температуре 60 °С, МПа, не менее |
ГОСТ 14759 |
0,03 |
Переходное сопротивление покрытия в 3% водном растворе NaCl при температуре 23 °С, Ом*м², не менее: исходное через 100 сут. выдержки в 3% водном растворе NaCl при температуре 60 °С |
ГОСТ Р 51164 (приложение Г) |
110 108 |
