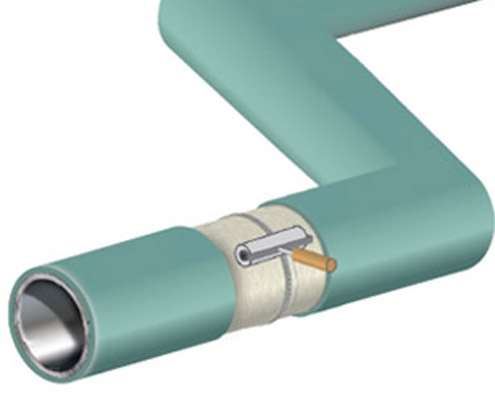

Canusa HBE COLD Weather – это самое современное жидкое покрытие, специально разработанное для нанесения при низких температурах. Состав толстослойного покрытия быстро отверждается при нанесении на холодные поверхности при пониженных температурах окружающей среды – даже при минусовых температурах до -20°C (-4°F). Наносимое непосредственно на стальную поверхность, покрытие HBE COLD Weather используется для изоляции монтажных стыков с кольцевыми сварными швами, арматуры и фитингов, а также для заделки пропусков наплавленного эпоксидного покрытия или восстановления трубопроводных покрытий.
Типовые свойства изделий
Технические характеристики праймера типа Р
|
Рабочая температура |
от -40°C до 65°C (от -40°F до 150°F) |
Соотношение компонентов в смеси |
12.5:1 (по объему) 11.5:1 (по весу) |
|
Процентное содержание нелетучей части |
100% |
|
Относительная плотность |
Основа: 1.45 ± 0.02 Отвердитель: 1.58 ± 0.04 |
|
Вязкость |
Основа: 52 500 при 24°C, шпиндель №7, 20 об/мин Отвердитель: 3 500 при 24°C, шпиндель №5, 100 об/мин |
|
Типовая толщина покрытия |
20-40 мил (500-1000 микрон) |
|
Жизнеспособность/Время гелеобразования (образец 100 г) |
13 минут при 23°C (73°F) 35 минут при 0°C (32°F) 55 минут при -10°C (14°F) Жизнеспособность увеличивается по мере понижения температуры |
|
Мин. температура (поверхности) для отвер-ния |
-20°C (-4°F) |
|
Катодное отслаивание, 28 дней, 23°C |
4.1 мм при отверждении при 23°C 7.0 мм при отверждении при -10°C |
|
Катодное отслаивание, 28 дней, 50°C |
10.0 мм при отверждении при -10°C |
|
Выдержка в горячей воде 28 дней, 50°C и 95°C |
1 балл |
|
Прочность при ударе (отверждение при -10°C) |
>3.0 Дж при температуре испытаний от 0°C до -40°C |
|
Твердость (ASTM D2240) |
>87 D по Шору |
|
Адгезия к стали (ASTM D4541) |
11.5 МПа (>1650 фунтов на кв. дюйм) |
|
Срок хранения |
12 месяцев в оригинальной упаковке при температуре от 0.5°C - 27°C (33°F - 80°F) |
|
Типовые объемы комплектов для разных диаметров трубопроводов1 |
4.5’’ - 26’’ |
Комплект 0.8 л |
28’’ - 50’’ |
Комплект 1.5 л |
