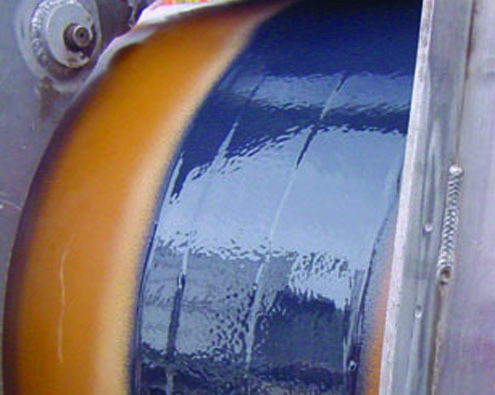

HBE-HT производства компании Canusa («Кануса») – это современное двухкомпонентное эпоксидное покрытие, специально разработанное для высокотемпературных трубопроводов. Опыт использования на стальной поверхности показал, что HBE-HT может выдерживать рабочие температуры до 150°C (302°F) включительно, при этом демонстрируя высочайшие эксплуатационные характеристики. HBE-HT используется для изоляции монтажных стыков трубопроводов с кольцевыми швами, трубопроводной арматуры и фитингов, а также для заделки пропусков наплавленного эпоксидного покрытия или восстановления трубопроводных покрытий.
Типовые свойства изделий
Технические характеристики праймера типа Р |
Рабочая температура |
До 150°C (302°F) включительно |
Соотношение компонентов в смеси |
3:1 (по объему) |
|
Процентное содержание нелетучей части |
100% |
|
Относительная плотность |
Основа: 1.49 Отвердитель: 1.05 |
|
Твердость |
> 80 D по Шору |
|
Адгезия (ASTM D2240) к стали к НЭП |
> 2500 фунтов на кв. дюйм > 2000 фунтов на кв. дюйм |
|
Отслаивание при катодной поляризации 28 дней, 23°C 28 дней, 120°C 28 дней, 150°C |
< 5 мм < 10 мм < 10мм |
|
СрПрочность при ударе (толщина покрытия 25 мил) при -30°C при 25° |
> 1.5 Дж (13.2 дюймов-фунт) > 3.0 Дж (26.5 дюймов-фунт) |
|
Выдержка в горячей воде 28 дней при 75°C 28 дней при 120°C |
1 балл 1 балл |
|
Водопоглощение (ASTM D570) |
< 0.1 % |
|
Диэлектрическая сплошность (ASTM D149) |
> 16 В/мкм (400 В/мил) |
|
Стойкость к воздействию химикатов (ASTM D543) |
Отличная в растворах с разным pH |
|
Срок хранения |
3 года в оригинальной упаковке при температуре от 5°C (40°F) до 40°C (105°F). |
|
Варианты скорости отверждения 1 |
Быстрое отверждение |
Время гелеобразования = < 10 минут |
Среднее отверждение |
Время гелеобразования = < 15 минут |
|
Медленное отверждение |
Время гелеобразования = < 20 минут |
|
Типовые объемы комплектов для разных диаметров трубопроводов 1 |
4.5’’ - 16’’ |
Комплект 0.5 л |
18’’ - 32’’ |
Комплект 1.0 л |
|
34’’ - 50’’ |
Комплект 1.5 л |
|
1 Стандартный коэффициент потери: 25-50% 2 Для неизолированных концов труб 300 мм со средней толщиной 6 мил и типовым коэффициентом потери |
