Водопропускные трубы представляют собой искусственные сооружения, предназначенные для пропуска под насыпями автомобильных и железных дорог постоянных или периодически действующих водотоков.

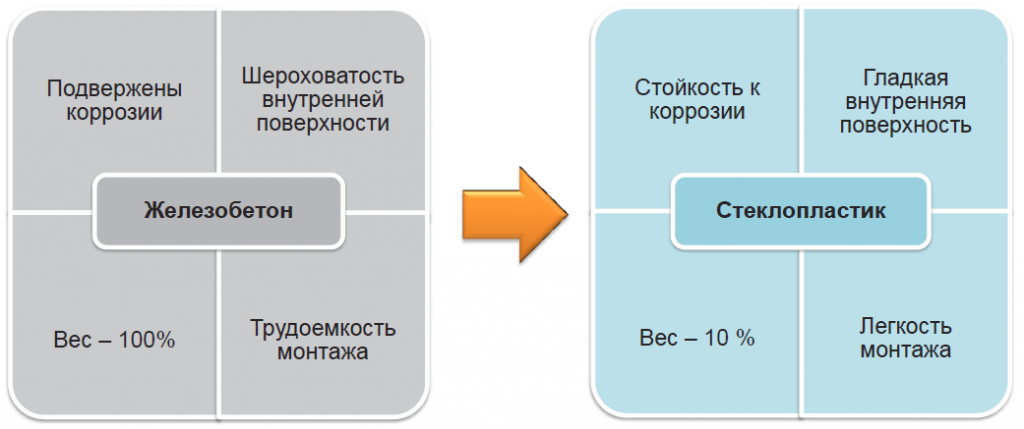

D0 - внутренний диаметр (прямой участок);
D1 - наружный диаметр (вставная часть)
D2 - внутренний диаметр (раструб);
D3 - наружный диаметр (раструб);
D4 - наружный диаметр (прямой участок);
L - эффективная длина звена трубы;
P - длина раструба;
l - длина гладкого конца;
T - толщина стенки трубы;
Внутренний диаметр Dn, мм |
D0 | D1 | D2 | D3 | P | I |
---|---|---|---|---|---|---|
500 | 500 | 523 | 532 | 560 | 200 | 200 |
600 | 600 | 627 | 636 | 670 | 200 | 200 |
700 | 700 | 731 | 740 | 780 | 200 | 200 |
800 | 800 | 835 | 844 | 888 | 220 | 220 |
900 | 900 | 939 | 948 | 998 | 220 | 220 |
1000 | 1000 | 1043 | 1053 | 1109 | 220 | 220 |
1200 | 1200 | 1251 | 1261 | 1321 | 220 | 220 |
1400 | 1400 | 1460 | 1470 | 1534 | 220 | 220 |
1600 | 1600 | 1668 | 1680 | 1748 | 250 | 250 |
1800 | 1800 | 1877 | 1889 | 1961 | 300 | 300 |
2000 | 2000 | 2085 | 2097 | 2173 | 330 | 330 |
Номинальный внутренний диаметр, мм DN |
D4, мм не менее | Класс жесткости | D4, мм не менее | Класс жесткости | |||||
---|---|---|---|---|---|---|---|---|---|
SN 5000 | SN 10 000 | SN 15 000 | |||||||
SN 5000 | SN 10000 |
Толщина стенки не менее, мм |
Расчетная масса*, кг/6 м |
Толщина стенки не менее, мм |
Расчетная масса*, кг/6 м |
SN 15 000 |
Толщина стенки не менее, мм |
Расчетная масса*, кг/6 м |
|
500 | 520,3 | 520,3 | 10,2 | 203 | 10,2 | 203 | 521,2 | 10,6 | 212 |
600 | 620,3 | 622,9 | 10,2 | 247 | 11,5 | 278 | 626,5 | 13,3 | 322 |
700 | 723,9 | 725,8 | 12 | 242 | 12,9 | 369 | 729,3 | 14,7 | 419 |
800 | 824 | 829,8 | 12 | 400 | 14,8 | 490 | 832,6 | 16,3 | 537 |
900 | 926,5 | 933,4 | 13,3 | 501 | 16,7 | 626 | 936,6 | 18,3 | 684 |
1000 | 1030 | 1038 | 15,1 | 620 | 19 | 779 | 1041,8 | 20,9 | 855 |
1200 | 1237 | 1247 | 18,5 | 917 | 23,5 | 1162 | 1249,7 | 24,9 | 1225 |
1400 | 1443 | 1452 | 21,4 | 1248 | 26 | 1506 | 1459,2 | 29,6 | 1710 |
1600 | 1648 | 1661 | 23,9 | 1599 | 30,7 | 2041 | 1667 | 33,5 | 2220 |
1800 | 1855 | 1872 | 27,7 | 2115 | 35,8 | 2700 | 1875,4 | 37,7 | 2837 |
2000 | 2061 | 2080 | 30,5 | 2604 | 39,9 | 3364 | 2083,7 | 41,9 | 3519 |
* Стандартная длина для труб - 6 м |
