Основные технические характеристики
|
Наименование
|
Ёмкости "СТЕКОН"
|
|
Рабочий объем, м³
|
1,5-150
|
|
Наружный диаметр, мм
|
1 100 - 3 000
|
|
Конструктивное исполнение
|
горизонтальное, вертикальное; наземное, заглубленное
|
|
Температура рабочей среды, °С
|
от +2 до +60
|
|
Вид климатического исполнения
|
УХЛ по ГОСТ 15150
|
|
Расчетный срок службы
|
не менее 25 лет
|
|
Дополнительное оборудование
|
Насосное оборудование, системы трубопроводов и запорной арматуры;
элементы обслуживания (люк, лестница, площадка обслуживания, ограждения,корзина для сбора мусора и т.п.);
устройства для регулировки уровня жидкости, налива и слива жидкости;
для районов Крайнего Севера - блочно-модульное здание, греющий кабель, дополнительная теплоизоляция
|

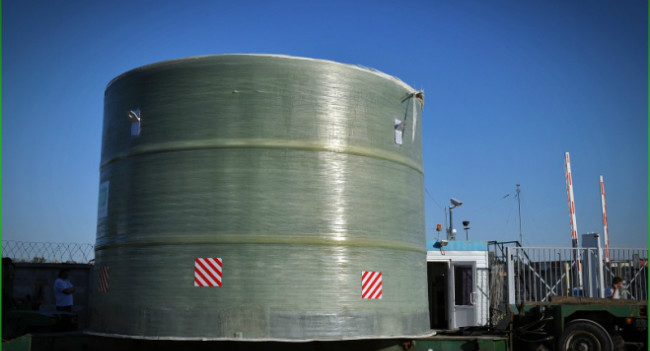

КНС представляет собой корпус в виде цилиндра с установленным внутри него основным насосным оборудованием, укомплектованный трубопроводной обвязкой, запорной арматурой, элементами обслуживания (люк, лестница, площадка обслуживания, ограждения, корзина для сбора мусора и др.), шкафом управления насосным оборудованием.
|
Наименование
|
КНС для накопления, хранения и перекачивания жидкостей "СТЕКОН"
|
|
Производительность, м³/ч
|
от 1 до 2 000
|
|
Диаметр корпуса
|
от 1,1 до 4,2 м (1 100 до 4 200 мм)
|
|
Производительность насосов, м³/ч
|
1 - 2 000
|
|
Высота напора, м
|
до 70
|
|
Диаметр напорного трубопровода, мм
|
до 600
|
|
Мощность привода насоса, кВт
|
до 80
|
|
Сейсмичность площадки строительства
|
до 7 баллов
|
Основные модификации КНС
|
Характеристика
|
КНС с погружными насосами малой и средней производительности периодического действия
|
КНС с погружными насосами высокой производительности периодического действия
|
|
Материал корпуса: армированный стеклопластик с переменной толщиной стенки
|
|
Максимальное количество насосов
|
3
|
3
|
|
Максимальная производительность КНС, м³/час
|
10 - 150
|
160 - 1 600
|
|
Диаметр КНС, мм
|
1 100 - 2 400
|
2 000 - 4 200
|
|
