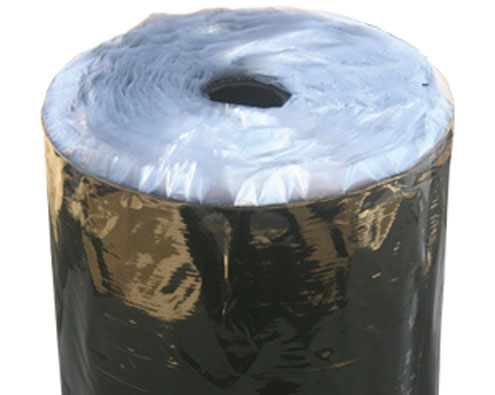

Предназначена в конструкции покрытия в качестве обертки, при проведении в трассовых условиях капитального ремонта изоляционного покрытия (переизоляции) газопроводов диаметром до 820 мм включительно, с температурой транспортируемого продукта не выше +35°С.
|
Наименование показателя |
Единицы изм. |
Норма |
Метод контроля |
| Внешний вид рулона | визуально |
Ровные кромки. Конусность, бочкообразность, седловидность допускается, но не более 5 мм по ширине рулона |
п. 6.1 ТУ |
|
Внешний вид полотна в рулоне |
визуально | Не допускаются пропуски мастики и инородные включения | п. 6.1 ТУ |
|
Гибкость на брусе с диусом закругления 10 мм, не выше |
°С | -20 |
ГОСТ 2678 п. 6.6 ТУ |
|
Адгезия к битумно-полимерному покрытию методом отслаивания (под углом 90°, v=100 мм/мин), не менее: при температуре +23±2°С при температуре +35±2°С |
Н/см |
10,0 10,0 |
п. 6.7 ТУ |
|
Адгезия обертки к обертке в нахлесте методом отслаивания (под углом 90°, v=100 мм/мин), не менее: при температуре +23±2°С при температуре +35±2°С |
Н/см |
7,0 7,0 |
п. 6.7 |
| Водопошлощение через 1000 ч выдержки в воде при температуре +60±2°С, не более | % | 5 | п. 6.8 |
| Грибостойкость, не более | балл | 2 | п. 6.9 ТУ |
|
Прочность при разрыве ленты-основы в продольном направлении при температуре +23±2°С, не менее |
МПа | 12,0 | п. 6.10 ТУ |
| Относительное удлинение при разрыве ленты-основы в продольном направлении при температуре +23±2°С, не менее | % | 200 |
п. 6.10 ТУ |
